원전 안전 관리

피동형자동촉매재결합기(PAR) 수소점화기(HI) 수소감시장비(HMS) 우회배관 파단사고 완화시스템(MSBA)

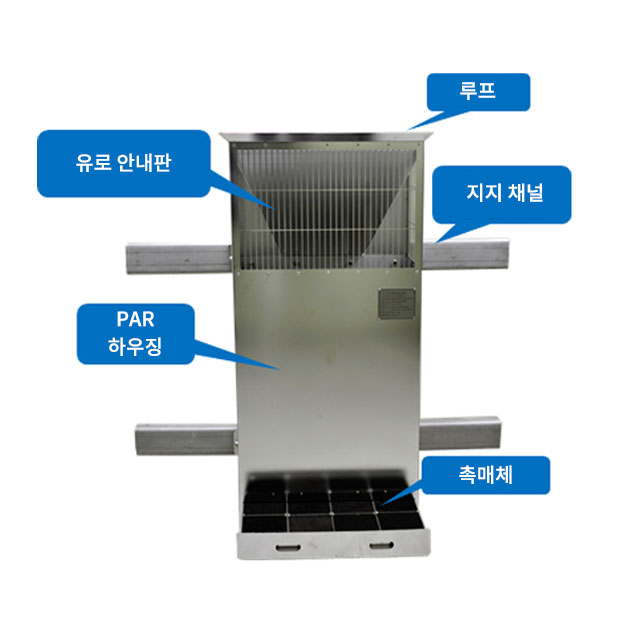

구성

용도

PAR은 설계기준사고(DBA) 및 설계기준초과사고(BDBA) 시 발생할 수 있는 수소를 제거하여 수소폭발로부터 격납건물을 보호하는데 사용.

특징

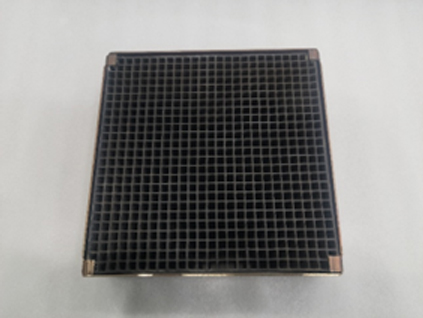

세라믹 촉매제
  • 수소제거능력을 갖는 하니컴 타입의 촉매체 채택
  • 냉각재상실사고(LOCA) Spray의 유입을 방지할 수 있는 처마가 있는 Roof 채택
  • 장비의 분해 조립없이 간단한 조작으로 촉매체의 제거 및 장입이 용이
  • 설치 작업을 용이하고 단순하게 할 수 있는 표준화된 지지체(Support) 설계
  • PAR 본체 내에 공기흐름 저항을 최소화할 수 있는 흐름 안내판 설치

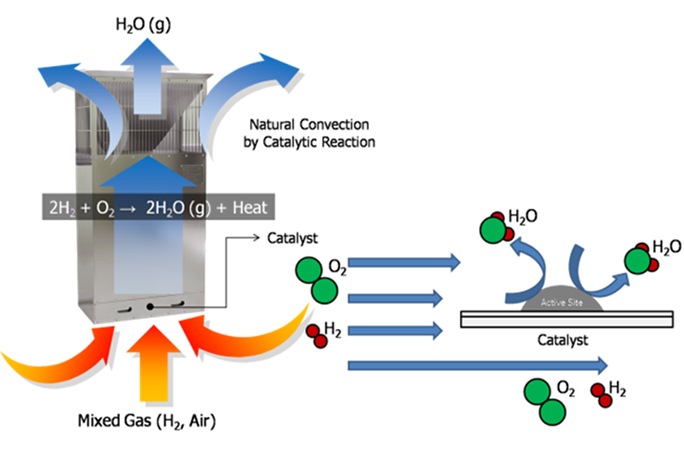

작동원리

설계사양

(환경 조건 : 1.5 bar & 60 ℃)
모델 Configuration 수소 제거율(kg/hr)
무게(Kg) 치수(mm) 촉매체 수 4 v/o 8 v/o
KPAR-40 36 335x340x1400 4 1.1 2.4
KPAR-80 59 639x340x1400 8 2.2 4.8
KPAR-160 124 1276x342x1400 16 4.4 9.6

기능시험

PAR 집합체의 수소 재결합 속도를 검증하기 위해 다음과 같은 순서로 기능 시험을 수행합니다.

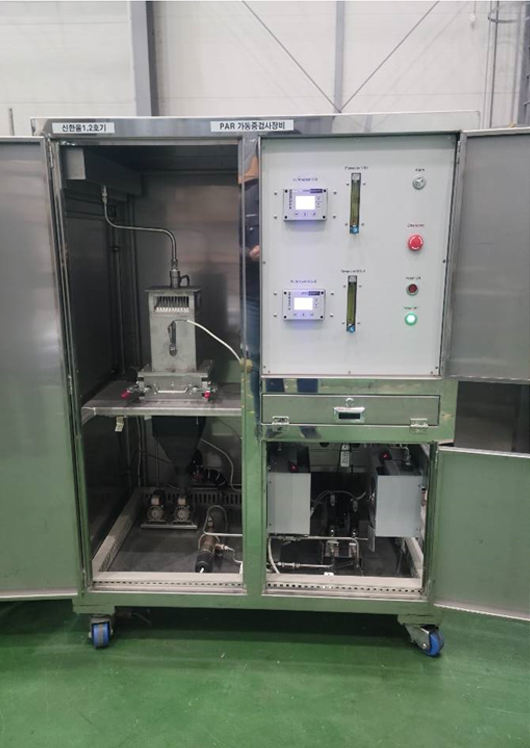

(1) 촉매체 시험

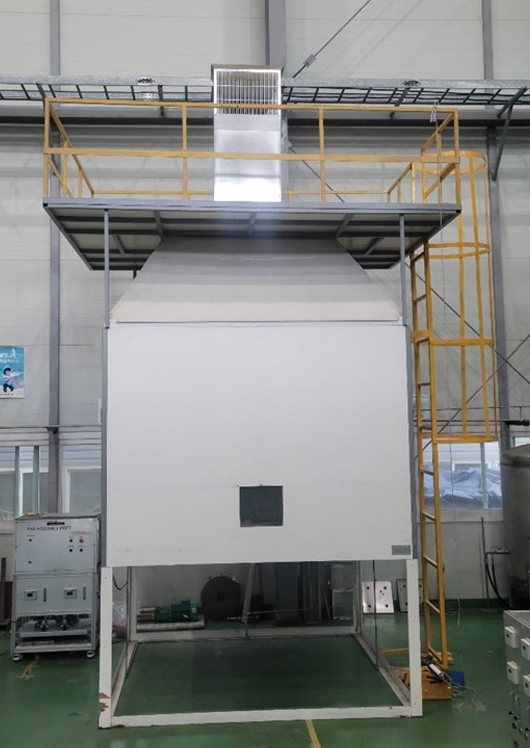

(2) PAR 집합체 시험 대기압 조건

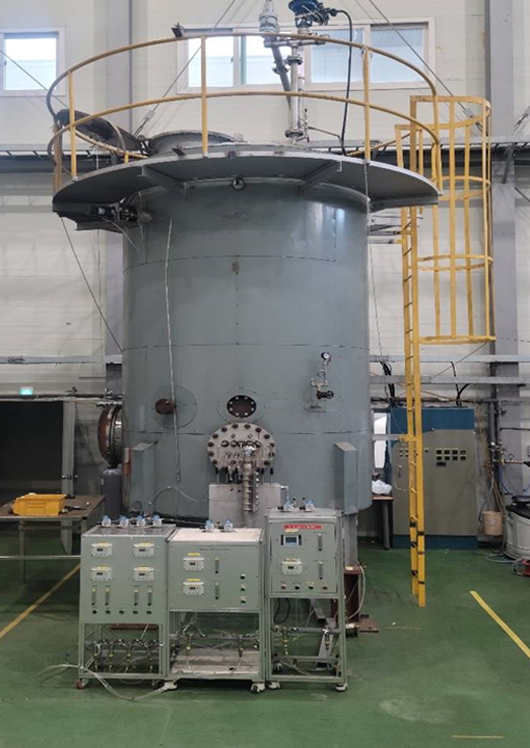

(3) PAR 집합체 시험 1.5 bar, 60℃ 조건
